An telaio in alluminio sembra semplice: taglia alcuni profili, aggiungi connettori e stringi i bulloni. In pratica, un telaio è valido tanto quanto il pensiero che sta dietro ad esso. La dimensione del profilo, la scelta del connettore, la finitura superficiale e il metodo di assemblaggio influiscono tutti sulle prestazioni della struttura finita. Lo abbiamo visto su protezioni per macchine, sistemi di finestre, supporti solari e recinzioni personalizzate, e la stessa lezione ritorna ogni volta: inizia con il lavoro che deve svolgere il telaio.
Questa guida è scritta per acquirenti, progettisti e team di officina che desiderano un percorso chiaro attraverso le opzioni. Non è un catalogo sotto mentite spoglie. Si tratta di uno sguardo pratico su cos'è un telaio in alluminio, dove si adattano i diversi tipi di telaio e come evitare le piccole decisioni che creano grandi problemi in seguito.
Cos'è veramente un telaio in alluminio
Nella sua forma più semplice, un telaio in alluminio è una struttura composta da profili di alluminio estruso uniti con connettori, elementi di fissaggio, staffe o raccordi appositamente realizzati. Il telaio può contenere una protezione della macchina, un vetro di una finestra, un pannello solare, un armadio di controllo o una superficie di lavoro. Il profilo in sé non sa cosa porta, ma il design lo sa.
La maggior parte dei frame rientra in due grandi gruppi. I telai modulari utilizzano profili scanalati e connettori riutilizzabili, quindi possono essere costruiti, regolati ed estesi senza saldature. I telai realizzati su misura sono progettati attorno a un'apertura, un prodotto o un'installazione specifica, come un sistema di finestre o un binario di montaggio solare. Entrambi si basano sugli stessi fondamenti:
- La sezione del profilo e la lega devono adattarsi al carico e all'ambiente.
- Il giunto deve trasferire la forza senza scivolare o schiacciare il profilo.
- Il telaio necessita di un rinforzo sufficiente per resistere alla torsione, non solo alla flessione.
- La finitura dovrebbe corrispondere all'esposizione, dai laboratori interni ai tetti costieri.
Perché l'alluminio è adatto alla costruzione del telaio
L'alluminio offre un utile equilibrio tra peso, rigidità e resistenza alla corrosione. È facile da tagliare, forare e maschiare e non necessita di verniciatura per sopravvivere in molti ambienti interni. Per i telai modulari, il grande vantaggio è che la struttura può essere assemblata con utensili manuali e modificata successivamente. Ciò è importante nelle fabbriche, nei laboratori e negli spazi di progetto dove i layout raramente rimangono fissi.
C'è un avvertimento pratico. L'alluminio è più leggero dell'acciaio, ma si flette anche più facilmente quando la sezione è troppo bassa per la campata. Un profilo di serie più ampio non è automaticamente la risposta giusta; un telaio della serie 40 ben rinforzato può sovraperformare un telaio della serie 80 mal pianificato. Secondo la nostra esperienza, è meglio controllare la luce, il carico e i punti di fissaggio prima di scegliere un profilo solo in base all'aspetto.
Tipi comuni di telaio in alluminio
Telai modulari con scanalatura a T
I profili con scanalatura a T hanno una fessura lungo la faccia che accetta dadi, bulloni e staffe. Ciò li rende molto pratici per telai di macchine, postazioni di lavoro, recinzioni di sicurezza, armadi e strutture espositive. La gamma delle serie 20, 30, 40, 45, 60, 80 e superiori copre le coperture leggere fino alle basi per macchine pesanti. Nel nostro Sistemi di profili in alluminio con scanalatura a T , i profili, gli elementi di fissaggio e i connettori sono progettati per funzionare come un'unica famiglia, riducendo così le congetture durante l'assemblaggio.
MK-8-4040S Estrusione di alluminio con scanalatura a T serie 40 Un profilo in alluminio 6063-T5 a quattro slot 40x40 con finitura anodizzata argento, posizionato per telai modulari con scanalatura a T e fornitura all'ingrosso. Visualizza il prodotto → Per i produttori e le piccole officine, i telai con scanalatura a T sono apprezzati anche per impianti di simulazione, supporti per acquari, strutture per letti e armadi modulari. L'attrattiva è la stessa: un telaio pulito che può essere smontato, imballato e ricostruito con un layout diverso.
Infissi di edifici, finestre e porte
I telai architettonici in alluminio sono progettati in base all'impermeabilità, al drenaggio, alle prestazioni termiche e al funzionamento regolare. Il telaio di una finestra non è semplicemente un profilo con scanalatura a T con vetro fissato. Ha bisogno della giusta guarnizione, dell'hardware e della geometria del profilo per gestire la pioggia, il vento e l'uso quotidiano. I profili a taglio termico aggiungono una barriera isolante tra le sezioni interna ed esterna, che è importante negli edifici riscaldati o raffreddati.
Profili di estrusione di alluminio per finestre e porte Una categoria di profili estrusi in alluminio per finestre e porte MK per telai di edifici, principalmente pareti da 1,8 mm, con modelli selezionati a taglio termico e non a taglio termico. Visualizza il prodotto → Telai di montaggio solare
I telai e le rotaie solari sopportano carichi costanti oltre a carichi di vento e neve per molti anni. Richiedono particolare attenzione alla spaziatura dei binari, alle posizioni dei morsetti, alla coppia di fissaggio e ai dettagli dell'interfaccia del tetto. Un telaio che funziona bene su un terreno riparato potrebbe non essere adatto per un tetto esposto. L'approccio migliore è considerare il sistema di montaggio nel suo insieme, non come un insieme di parti separate.
Cornici e involucri personalizzati
I telai in alluminio personalizzati spesso si trovano attorno a componenti elettronici, resistori di potenza, alimentatori o apparecchiature specialistiche. In questo caso il telaio può essere un involucro estruso piuttosto che una struttura aperta. Tagliare, forare, maschiare e rifinire è tutto importante, perché il telaio è parte del prodotto, non solo un supporto. Piccole modifiche allo spessore della parete o allo spazio interno possono influire sull'adattamento, sul raffreddamento e sui tempi di assemblaggio.
Scegliere il profilo e la connessione giusti
La prima domanda non è “quale profilo è il più economico?” È “cosa deve fare il telaio?” Un pannello di copertura leggero e il basamento di una macchina possono entrambi sembrare scatole, ma necessitano di sezioni, giunti e metodi di fissaggio molto diversi. Inizia con compiti, durata e ambiente, quindi torna al profilo.
- Definire il carico: peso statico, carico in movimento, vento, vibrazione o impatto.
- Controllare la campata non supportata e decidere dove verrà aggiunto il rinforzo.
- Scegli una serie di profili con una profondità di sezione e uno spessore di parete sufficienti.
- Selezionare connettori e dispositivi di fissaggio che corrispondano alla fessura e alla direzione del carico.
- Conferma la finitura e l'hardware per condizioni interne, esterne o umide.
| Approccio al frame | Forma tipica del profilo | Dove si adatta meglio | Attenzione principale |
|---|---|---|---|
| Telaio modulare con scanalatura a T | Profilo estruso asolato | Telai di macchine, postazioni di lavoro, protezioni, armadi | Rinforzo e rigidità articolare |
| Telaio di porte e finestre | Profilo architettonico con guarnizioni | Edifici residenziali, commerciali e di progetto | Tenuta stagna e hardware |
| Telaio di montaggio solare | Guide, staffe e morsetti | Installazioni su tetto, terra e posto auto coperto | Sollevamento del vento e coppia di fissaggio |
| Telaio della custodia personalizzato | Cassa estrusa o profilo lavorato | Elettronica, resistenze di potenza, apparecchiature di controllo | Adatta, raffredda e rifinisci |
I connettori meritano la stessa attenzione dei profili. Una staffa a 90 gradi, un connettore centrale e un dado con scanalatura a T si comportano tutti diversamente sotto carico. L'utilizzo di un connettore al di fuori della direzione prevista o la combinazione di elementi di fissaggio di sistemi diversi può creare un telaio che risulta stretto sulla panca ma che si allenta sotto le vibrazioni. Se sei nuovo nell'edilizia modulare, questo guida pratica alla scelta del giusto profilo in alluminio è un utile passo successivo.
Dove i telai in alluminio guadagnano terreno
L’automazione industriale è una delle applicazioni più chiare. I telai delle macchine, le postazioni di lavoro, le recinzioni di sicurezza e i supporti dei trasportatori devono essere costruiti rapidamente, adattati in loco ed estesi quando il processo cambia. Un telaio modulare consente alle squadre di manutenzione di sostituire un pannello o aggiungere una protezione senza dover smontare l'intera struttura.

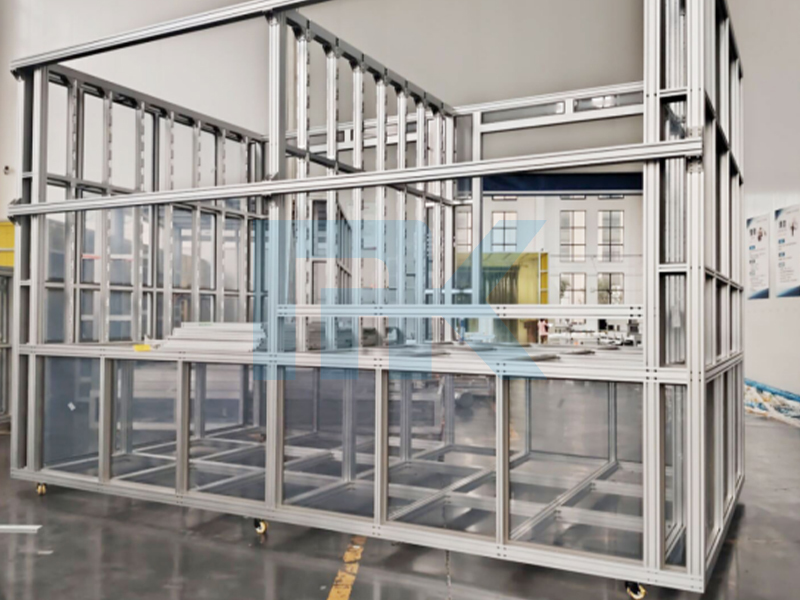

Telai macchina per sistemi modulari di profili in alluminio Pagina applicativa che mostra i telai delle macchine realizzati con profili in alluminio con scanalatura a T MK, con i relativi elementi di fissaggio e accessori per strutture di automazione adattabili. Visualizza il prodotto → Negli edifici, i telai in alluminio compaiono in finestre, porte, balaustre, recinzioni, verande e coperture di drenaggio. In questo caso il telaio deve avere un bell'aspetto, sigillare correttamente e tollerare anni di utilizzo. Nei progetti solari, binari e staffe in alluminio mantengono i pannelli in posizione sui tetti e sul terreno aperto, dove il vento e le intemperie svolgono la maggior parte dei test. Nelle apparecchiature personalizzate, i telai in alluminio proteggono e raffreddano i componenti elettrici mantenendo la gestibilità dell'assemblaggio.
Ciò che collega questi usi non è un singolo tipo di profilo. È consuetudine abbinare il serramento all'installazione. Un buon telaio è silenzioso: non vibra, non perde, non si torce e non necessita di continue regolazioni. Quella prestazione tranquilla deriva da scelte sensate fatte prima del primo montaggio.
Controlli pratici prima dell'ordine
Prima di confermare un ordine di cornice, esamina le nozioni di base con il fornitore o il team di progettazione. È molto più semplice modificare un disegno rispetto a un profilo consegnato.
- Confermare la serie del profilo, la lega e lo stato per il carico previsto.
- Verificare che connettori, dadi e bulloni siano compatibili con lo slot.
- Rivedi il piano di rinforzo, soprattutto per telai alti o larghi.
- Concordare la tolleranza di taglio, la posizione dei fori e i dettagli di maschiatura.
- Adattare la finitura all'ambiente e alla routine di pulizia prevista.
- Chiedere come verranno gestite le parti di ricambio e le aggiunte successive.
Noi di MK preferiamo porre qualche domanda in più all'inizio piuttosto che risolvere un problema di adattamento sul posto. Una breve conversazione sull'applicazione, sul carico e sul metodo di assemblaggio spesso fa risparmiare più tempo di un lungo elenco di opzioni del profilo. Questo è anche il motivo per cui manteniamo i componenti del telaio, gli elementi di fissaggio e le parti applicative all'interno di famiglie di prodotti chiare.
Un telaio in alluminio è un’idea semplice con molti dettagli dietro. Che tu stia costruendo una protezione per macchine, un sistema di finestre, un supporto solare o una recinzione personalizzata, inizia dal compito e dall'ambiente, quindi scegli il profilo e il metodo di connessione. Se mantieni il telaio modulare dove è probabile il cambiamento e realizzato su misura dove le prestazioni sono critiche, il risultato sarà più facile da costruire e più facile da vivere. Siamo sempre lieti di parlare del lato pratico di un progetto di cornice e di aiutare a restringere le opzioni prima che qualsiasi cosa venga tagliata.
